Na segunda-feira, o PCP recebe o desenho de um flange de aço e uma pergunta simples no e-mail: dá para entregar em dez dias? A máquina parece disponível, o material pode estar no estoque e o preço já foi aprovado. Mesmo assim, ninguém consegue responder com segurança porque o roteiro ainda está numa planilha antiga, ou nem foi montado para aquela revisão do desenho.

É nesse ponto que o roteiro de fabricação usinagem deixa de ser cadastro e passa a definir o prazo real. Ele conecta desenho, matéria-prima, sequência de operações, setup, ferramentas, centros de trabalho, inspeção e capacidade. Um erro pequeno, como mandar uma furação antes de uma face que ainda precisa ser usada como referência, pode gerar nova fixação, retrabalho e uma ordem empurrada para o fim da fila.

No Brasil, a classificação oficial do IBGE inclui a classe CNAE 25.39-0, que abrange serviços de usinagem, solda, tratamento e revestimento em metais, e a subclasse 2539-0/01 especifica serviços de usinagem, tornearia e solda. Essa referência ajuda a enquadrar operações comuns da fábrica, mas o PCP ainda precisa transformar cada peça em uma rota executável, com recursos e restrições reais, como mostra o cadastro oficial da CNAE para serviços de usinagem, tornearia e solda.

Regra prática: se o roteiro não mostra onde a peça será processada, quanto tempo cada etapa consome e quando ela será inspecionada, o prazo calculado pelo ERP é apenas uma hipótese.

A tese é direta: o roteiro precisa ser um ativo vivo, revisado em horizonte rolante de 4 a 8 semanas, com capacidade, pedidos comprometidos, estoque, lotes e gargalos revalidados a cada ciclo, conforme a orientação técnica brasileira de planejamento da fabricação (referência de PCP sobre horizonte rolante e gargalos). A seguir, o foco está no que muda o resultado no chão de fábrica, não apenas no preenchimento dos campos.

Sumário

O desenho não informa sozinho a capacidade
O prazo precisa sobreviver à realidade

Cadastro mínimo que evita decisões no escuro
Roteiro como evidência de processo

1. Leia o desenho antes de escolher a máquina
2. Defina o bruto e a primeira fixação
3. Liste faces e agrupe operações
4. Atribua centros de trabalho
5. Detalhe ferramentas e dispositivos
6. Meça tempos e valide a primeira peça

Medição contra estimativa
Como localizar o gargalo

O apontamento precisa fechar o ciclo
Checklist de configuração no ERP

Uma rotina semanal que funciona
Lotes e WIP exigem decisão conjunta

Boas práticas para evitar retrabalho e ganhar OTIF na usinagem

Quando o roteiro de usinagem decide o prazo da fábrica

O analista de PCP começa pelo desenho, mas não pode terminar nele. Para saber se o flange chega ao cliente, precisa confirmar a matéria-prima, verificar se o torno aceita o diâmetro, reservar a fresa para a segunda fixação, conferir o dispositivo, prever a inspeção e descobrir se há outras ordens ocupando o mesmo centro de trabalho. O prazo nasce dessa combinação, não da soma isolada dos minutos de corte.

Uma sequência aparentemente lógica pode criar espera. O torno conclui a operação, mas a fresa está cheia. A peça fica parada como WIP, ocupa espaço, perde rastreabilidade de lote e só volta a circular quando o gargalo abre. Se o roteiro não representa essa dependência, o MRP libera uma OP com data bonita no sistema e impossível no chão.

O desenho não informa sozinho a capacidade

Em fábricas pequenas e médias, o operador experiente costuma conhecer restrições que não aparecem no cadastro. Ele sabe que determinado dispositivo exige preparação adicional, que uma ferramenta quebra ao trabalhar certo material ou que a inspeção de uma tolerância crítica precisa acontecer antes do acabamento. Ignorar esse conhecimento transforma uma estimativa em promessa.

A ABNT NBR 6175:2015 padroniza nomenclatura, definição e classificação dos processos mecânicos de usinagem. Essa padronização reduz ambiguidades na descrição de operações e ajuda engenharia, PCP, qualidade e produção a usarem a mesma linguagem ao estruturar um roteiro.

O impacto aparece em três decisões:

Sequenciamento: determina a ordem em que a peça atravessa torno, fresa, furação, rosca, tratamento e inspeção.
Capacidade: converte operações e tempos em carga atribuída a cada centro de trabalho.
Prioridade: mostra qual ordem está realmente bloqueada por um recurso crítico, em vez de tratar todas as máquinas como equivalentes.

O prazo precisa sobreviver à realidade

Um roteiro estático funciona enquanto material, ferramenta, máquina, lote e disponibilidade permanecem iguais. Isso raramente acontece. A ferramenta é substituída, a manutenção ocupa o centro, o inspetor muda de área e uma ordem urgente entra no sequenciamento. O PCP precisa revisar a rota antes que a diferença apareça como atraso.

A indústria brasileira de máquinas e equipamentos registrou alta de 15,2% no primeiro trimestre de 2025 e capacidade instalada de 78,9% em maio de 2025, cenário que reforça a necessidade de ajustar roteiros à carga efetiva, não apenas documentar operações (dados e contexto operacional do setor). O guia deste artigo parte dessa realidade: um roteiro só entrega OTIF quando acompanha a fábrica que existe hoje.

O que é um roteiro de fabricação usinagem e o que ele precisa ter

Um roteiro de fabricação usinagem é a descrição ordenada de como uma peça será produzida. Ele informa operações, centros de trabalho, recursos, ferramentas, tempos, inspeções e condições de transferência entre etapas. No PCP, alimenta o cálculo de capacidade, o MRP e a ordem de produção. Na fábrica, orienta a execução e registra o padrão contra o qual o apontamento real será comparado.

A referência brasileira para a linguagem dos processos é a ABNT NBR 6175:2015, que padroniza nomenclatura, definições e classificação das operações mecânicas de usinagem. O roteiro não precisa reproduzir a norma como um manual acadêmico, mas deve usar uma descrição clara o suficiente para que “torneamento externo”, “furação” ou “rosqueamento” não signifiquem coisas diferentes para engenharia e operador.

Cadastro mínimo que evita decisões no escuro

O código da peça e a revisão do desenho vêm primeiro. Sem revisão, o sistema pode associar uma rota correta a uma geometria antiga. Depois, cada fase deve receber uma identificação própria e uma sequência que respeite referências, fixações, tratamentos e inspeções.

Campo	Função no roteiro
Código da peça e revisão	Vincula a rota ao item e ao desenho vigente
Fase ou operação	Descreve torneamento, fresagem, furação, rosca, acabamento ou inspeção
Centro de trabalho ou máquina	Define onde a operação pode ocorrer
Tempo de preparação	Registra setup, dispositivo, zeramento e troca inicial
Tempo por unidade	Alimenta capacidade, lead time e custo
Ferramentas e dispositivos	Reduz improviso e facilita a preparação
Sequência	Evita operações incompatíveis ou retrabalho
Tolerância e ponto de inspeção	Define onde a qualidade deve bloquear ou liberar a peça
Quantidade por lote	Orienta o equilíbrio entre setup, WIP e fluxo
Ponto de transferência	Indica quando o lote pode seguir para a próxima fase

O roteiro também deve registrar observações úteis do chão, como necessidade de refrigeração, sentido de fixação, ferramenta alternativa e condição de medição. Essas informações não substituem instruções técnicas controladas, mas impedem que uma decisão crítica fique apenas na memória do operador.

O que funciona: cadastrar recursos alternativos com tempos próprios. O que falha: deixar “torno CNC” como recurso genérico e esperar que o PCP descubra a diferença entre máquinas na hora de programar.

Roteiro como evidência de processo

Quando a qualidade questiona uma dimensão fora de especificação, o roteiro ajuda a reconstruir o caminho da peça. Ele mostra a operação responsável, o recurso utilizado, o ponto de inspeção e a revisão aplicada. Em sistemas de gestão da qualidade, essa rastreabilidade dá consistência à análise de causa e à revisão do processo.

Sem campos preenchidos, a integração com ERP vira chute. O sistema pode calcular necessidades, abrir uma OP e sugerir datas, mas não sabe se o tempo inclui setup, se o centro aceita aquele dispositivo ou se a medição ocorre antes de uma operação que pode inutilizar a peça.

Como montar o roteiro passo a passo do desenho ao chão de fábrica

A montagem começa no desenho, mas só termina depois da primeira peça. O roteiro precisa traduzir requisitos geométricos em uma sequência que o operador consiga executar e o PCP consiga programar.

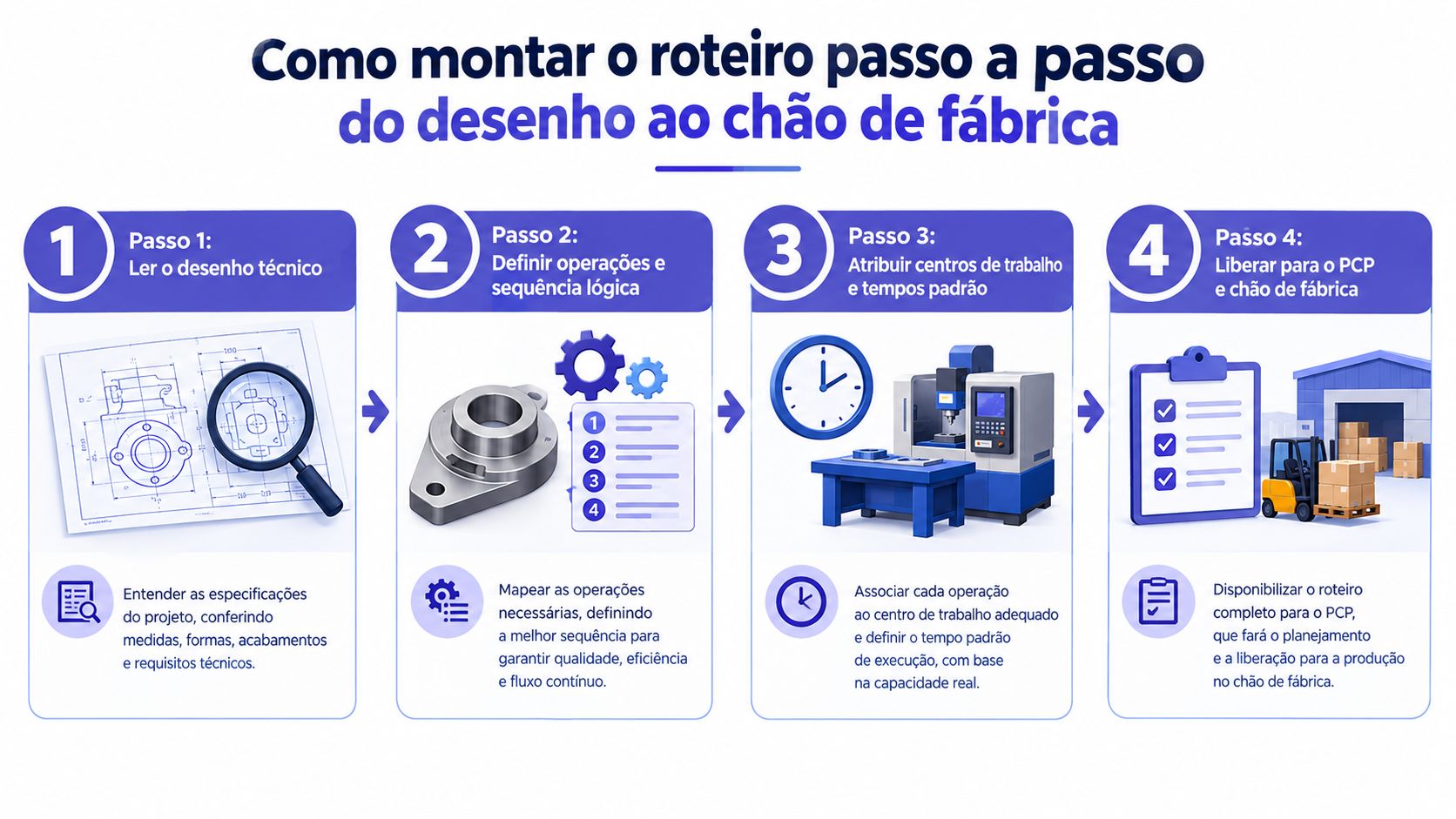

Infográfico com quatro passos para criar um roteiro de fabricação, do desenho técnico até o chão de fábrica.

1. Leia o desenho antes de escolher a máquina

Identifique material, dimensões brutas, tolerâncias, rugosidade, tratamentos e referências de medição. Separe o que é requisito funcional do que é apenas informação construtiva. Uma tolerância apertada pode exigir inspeção intermediária, estabilização do material ou uma operação de acabamento diferente da prevista inicialmente.

Consulte também as propriedades do material antes de fixar parâmetros e ferramentas. O conteúdo sobre materiais industriais e suas propriedades de usinagem ajuda a relacionar material de partida, comportamento no corte e escolha do processo.

2. Defina o bruto e a primeira fixação

Escolha se a peça parte de barra, bloco, fundido, forjado ou outro formato. Registre o sobremetal necessário e determine qual face servirá de referência no primeiro setup. A decisão inicial condiciona a estabilidade da peça e a possibilidade de acessar as demais faces.

Não agrupe operações apenas porque cabem na mesma máquina. Agrupe-as quando a permanência no mesmo setup reduzir erro de posicionamento sem comprometer inspeção, ferramenta ou capacidade.

3. Liste faces e agrupe operações

Desenhe a sequência em termos de superfícies que precisam ser criadas. Um roteiro típico pode passar por corte, torneamento externo, faceamento, furação, fresagem, rosca, tratamento e inspeção, mas a ordem depende das referências e da estabilidade dimensional.

Inclua setup intermediário quando a peça exigir nova fixação. Cadastrar uma única operação “usinagem CNC” esconde tempo, recurso e risco. Na prática, esse atalho impede o PCP de saber onde a ordem está parada.

4. Atribua centros de trabalho

Relacione cada fase ao torno, centro de usinagem CNC, fresadora, célula de inspeção ou recurso terceirizado habilitado. Se duas máquinas executam a mesma operação, cadastre a rota alternativa com tempos e restrições diferentes. A capacidade só será confiável se o roteiro representar a escolha que o programador realmente pode fazer.

5. Detalhe ferramentas e dispositivos

Registre ferramenta, inserto, pastilha, mandrilamento, dispositivo, sistema de fixação e condição de quebra de cavaco. A vida útil deve ser acompanhada com base nos apontamentos reais, não tratada como uma constante eterna. Quando o desgaste altera acabamento ou dimensão, a revisão precisa voltar para o roteiro.

6. Meça tempos e valide a primeira peça

Use cronômetro, apontamento da máquina ou coleta por sondas para separar setup e tempo de usinagem por unidade. Tabelas baseadas em velocidade de corte, avanço por dente e profundidade de corte ajudam na estimativa inicial, mas não substituem a medição quando o processo entra em produção.

Revisar com um operador experiente evita que a engenharia cadastre uma rota teoricamente correta e operacionalmente inviável. Depois, valide a primeira peça, confirme as dimensões críticas, ajuste tempos e só então libere o roteiro para a OP.

Checklist de liberação: desenho correto, material confirmado, sequência executável, ferramenta disponível, setup descrito, tempo medido, inspeção posicionada e operador consultado.

Tempos padrão, setup e balanceamento entre centros de trabalho

O tempo de corte é apenas uma parte da carga. Setup, troca de ferramenta, movimentação interna, espera por tratamento e fila de inspeção alteram o lead time. Por isso, um roteiro que registra apenas “vinte minutos de usinagem” não informa quanto tempo a ordem ocupará o sistema.

A comparação precisa separar tempo de preparação e tempo por unidade. O primeiro acontece quando o centro é preparado para o lote. O segundo se repete em cada peça. Essa distinção muda a decisão sobre tamanho de lote: um lote maior dilui setup, mas pode criar WIP e esconder defeitos por mais tempo.

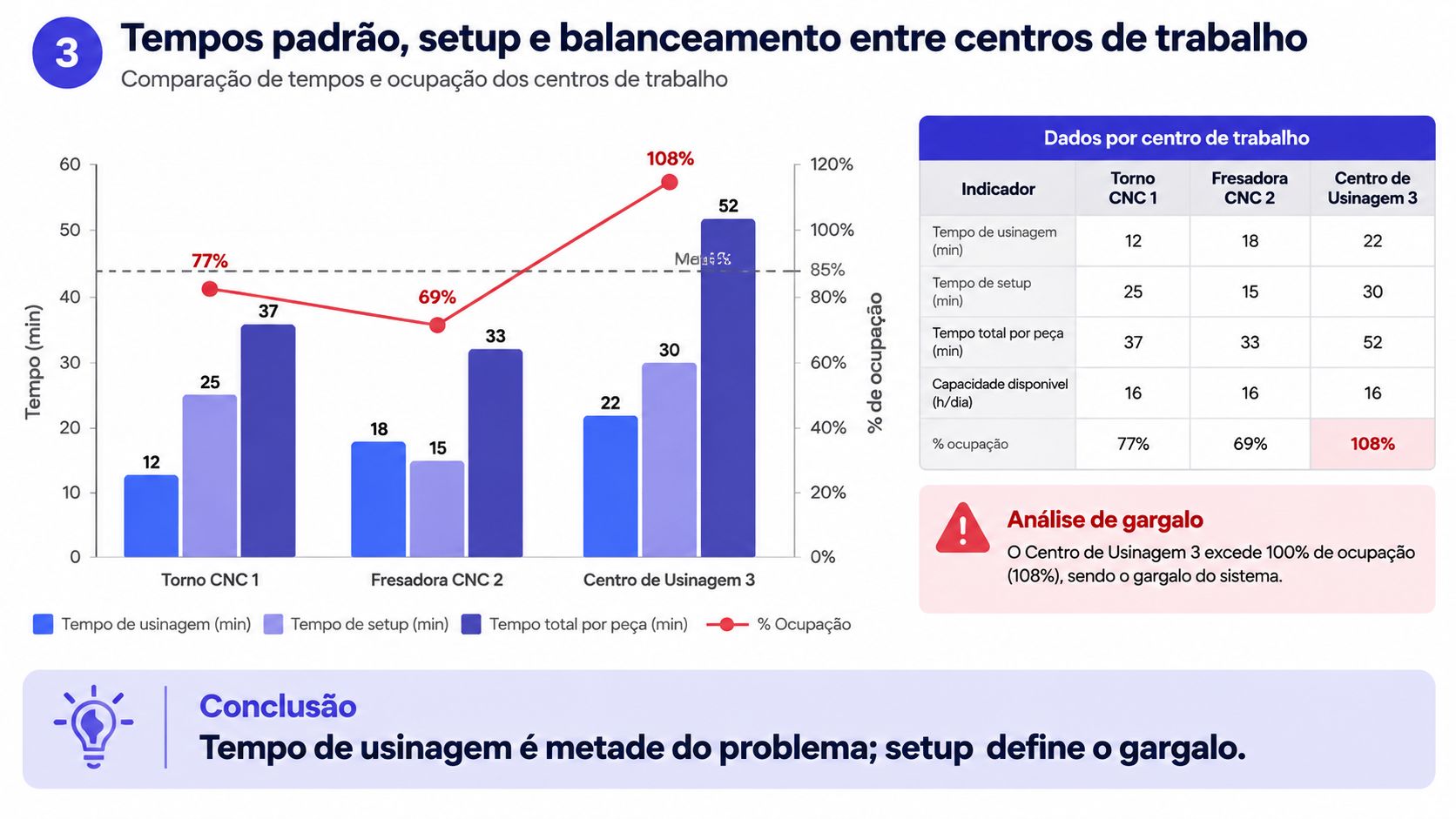

Gráfico comparando tempos de usinagem, setup e ocupação em centros de trabalho de uma fábrica.

Medição contra estimativa

O tempo padrão cronometrado, obtido por cronoanálise ou tempo controlado, representa melhor o processo quando a máquina, o operador e a ferramenta estão estabilizados. Já os parâmetros de usinagem, como velocidade de corte, avanço e profundidade, são úteis no orçamento inicial ou para uma peça nova sem histórico.

O problema aparece quando a estimativa vira padrão definitivo. A máquina pode exigir troca frequente de inserto, o dispositivo pode demorar mais para zerar e o operador pode precisar de uma medição adicional. O roteiro deve guardar a origem do tempo e receber revisão após a primeira produção.

Como localizar o gargalo

Comece por cada centro de trabalho:

Levante as horas disponíveis no calendário.
Desconte manutenção, férias, treinamento e paradas programadas.
Some setup e processamento das OPs comprometidas.
Compare carga atribuída com capacidade líquida.
Observe filas, espera de inspeção e rotas alternativas.

A referência operacional adotada aqui usa 85% como sinal vermelho de ocupação, conforme o cenário comparativo do material técnico desta seção. O número não é uma lei universal. É um limite de gestão para preservar espaço a urgências, variações de ciclo e pequenas paradas.

Quando a carga passa do limite de segurança, não abra outra OP por reflexo. Primeiro descubra qual operação está consumindo a capacidade e se há uma rota executável fora do centro saturado.

Se o gargalo está na fresa, o roteiro pode agrupar faces no mesmo setup, transferir uma operação compatível para outro centro, terceirizar a etapa ou rever o lote. A escolha tem custo. Agrupar reduz troca, mas pode aumentar fila; terceirizar libera capacidade, mas exige prazo, qualidade e rastreabilidade; lote maior reduz setup por peça, porém aumenta material em processo.

Para aprofundar a decisão sobre redução de preparação, consulte as estratégias de redução de setup time em linhas de produção.

Integrando o roteiro com MRP, ordem de produção e controle de estoque

O ERP só calcula uma necessidade confiável quando conhece a relação entre item, estrutura, rota, recurso e tempo. O roteiro informa como fabricar. A lista técnica informa o que consumir. O calendário informa quando cada recurso pode trabalhar. O MRP cruza essas informações para retroceder datas de compra, separação e produção a partir da entrega.

No fluxo operacional, o cadastro da rota alimenta o lead time da OP. O MRP verifica a demanda, explode a estrutura do produto e gera necessidades de matéria-prima e componentes. A OP então carrega as operações, os centros, os tempos e os pontos de apontamento.

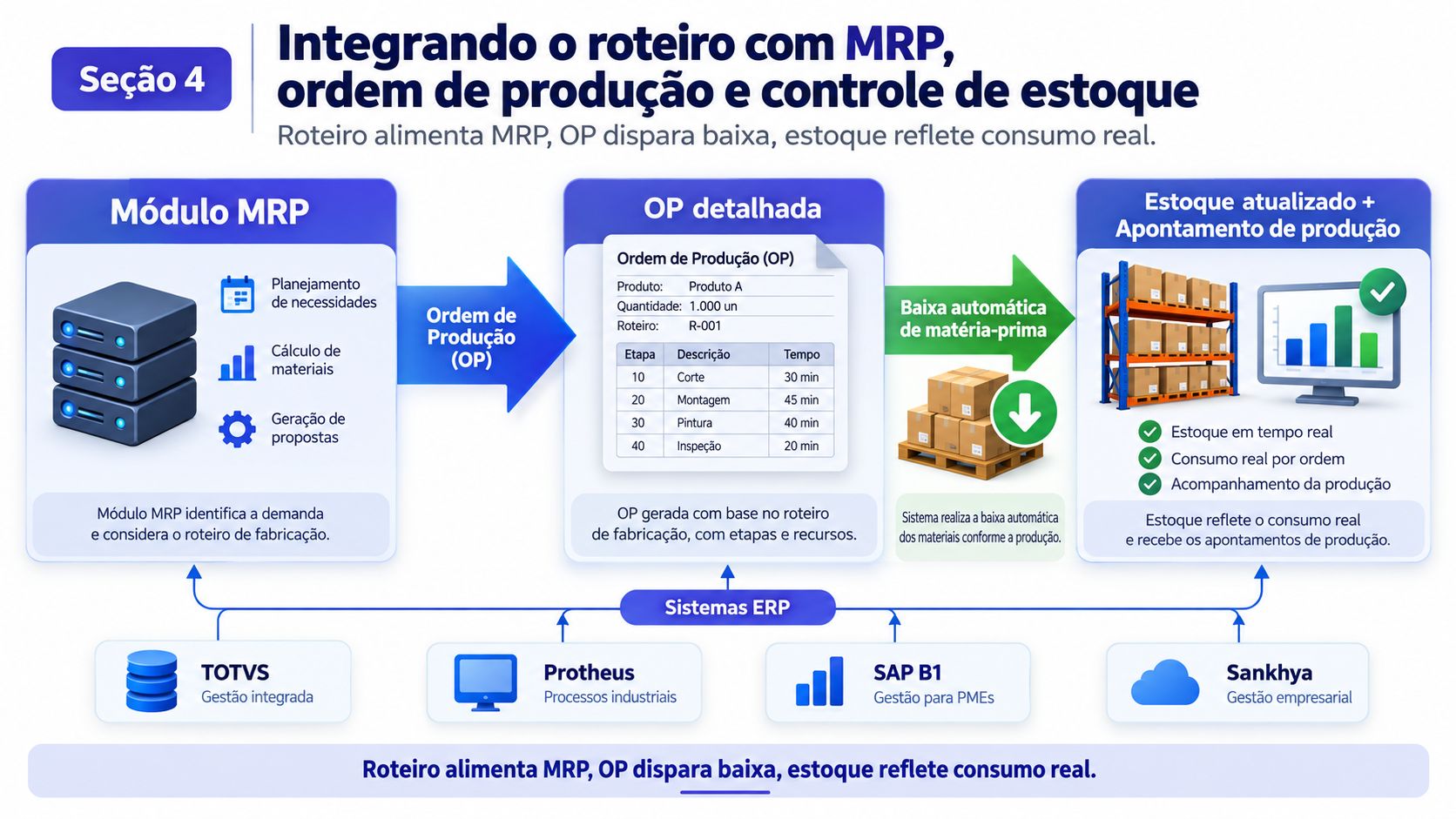

Fluxograma ilustrando a integração entre o roteiro de fabricação, o módulo MRP, a ordem de produção e o estoque.

O apontamento precisa fechar o ciclo

Cada operação deve permitir comparar tempo padrão e tempo realizado. Essa diferença ajuda o PCP a recalibrar o roteiro e ajuda o financeiro a apurar custo com menos distorção. Também cria base para analisar disponibilidade do centro, eficiência do processo e impacto de paradas.

A baixa da matéria-prima exige uma decisão de processo. Em alguns casos, o consumo deve ocorrer na abertura ou no apontamento da OP. Em outros, faz sentido baixar conforme a operação consome o material. O importante é que o método escolhido corresponda ao fluxo real e preserve rastreabilidade.

Barras com sobra exigem cuidado adicional. O cadastro deve considerar o aproveitamento do bruto, a sobra reaproveitável e a unidade de medida usada em cada etapa. Se o ERP baixa uma barra inteira como se fosse consumida em uma única peça, o estoque físico e o saldo sistêmico deixam de representar a realidade.

Checklist de configuração no ERP

Estrutura do produto: vincule a lista técnica à revisão correta da peça.
Unidade de medida: defina se cada operação aponta peça, conjunto, metro, quilo ou outra unidade aplicável.
Tipo de consumo: escolha backflush ou apontamento manual conforme o controle necessário.
Rota alternativa: cadastre recurso, tempo, custo e condição de uso.
Lote: registre matéria-prima, WIP e produto acabado com identificação rastreável.
Revisão: faça o MRP recalcular o lead time quando a rota mudar.

O roteiro não deve viver isolado da compra. Se uma matéria-prima crítica está comprometida em outra OP, o MRP precisa enxergar o saldo disponível, o consumo previsto e a data de reposição. A integração evita que o PCP libere uma sequência perfeita para uma peça que ainda não pode ser iniciada. Para organizar essa lógica, veja o material sobre como implementar o MRP.

Revisão em horizonte rolante e rotas alternativas quando o gargalo muda

Roteiro fixo é ficção em uma fábrica de usinagem. A ferramenta quebra, o inspetor falta, a manutenção muda o calendário e o lote planejado deixa de fazer sentido quando uma entrega urgente entra na fila. O documento continua sendo a base, mas o PCP precisa revisar a aplicação da rota continuamente.

O horizonte rolante de 4 a 8 semanas cria uma disciplina prática. A cada ciclo, o time compara carga prevista e realizada, verifica pedidos comprometidos, reavalia capacidade líquida e identifica se o gargalo migrou do torno para a fresa, da fresa para a inspeção ou da inspeção para o setup (orientação brasileira para revisão contínua e teste do gargalo).

Uma rotina semanal que funciona

Na reunião de revisão, o PCP deve perguntar:

O que mudou: quais OPs entraram, atrasaram ou foram canceladas?
Onde está a restrição: o centro crítico continua sendo o mesmo?
Qual rota é viável: a operação pode migrar sem alterar qualidade e custo aceitável?
Que lote protege o prazo: dividir evita fila ou cria setup demais?
O estoque suporta o plano: há bruto, componentes e ferramentas para liberar as ordens?

Rotas alternativas precisam estar cadastradas antes da urgência. Uma peça que pode passar pelo torno CNC ou pelo centro de usinagem deve ter as duas possibilidades descritas, com tempos e recursos próprios. Deixar a decisão para o momento do atraso transforma uma alternativa técnica em improviso.

Lotes e WIP exigem decisão conjunta

Dividir um lote grande pode liberar peças para a operação seguinte enquanto o restante ainda aguarda o gargalo. Isso reduz o tempo de espera do primeiro subconjunto, mas aumenta movimentação e exige controle rigoroso de identificação. Juntar lotes pequenos reduz setups repetidos, porém pode bloquear a próxima operação e elevar o WIP.

O roteiro deve informar o tamanho econômico ou operacional do lote, mas o PCP precisa poder alterá-lo conforme a carga. A decisão deve considerar prazo, setup, capacidade, inspeção, estoque comprometido e risco de mistura entre revisões.

Roteiro vivo não significa mudar a sequência sem controle. Significa revisar a rota com critérios, registrar a decisão e manter engenharia, PCP e produção olhando para a mesma versão.

Boas práticas para evitar retrabalho e ganhar OTIF na usinagem

O que paga o mês é menos glamoroso do que um painel novo. Cadastro revisado, tempos recalibrados, calendário de manutenção alinhado ao PCP e apontamento feito no momento da operação evitam que a programação seja construída sobre capacidade fictícia.

Eu separaria as práticas em duas listas. A primeira merece rotina e responsável:

Revisão do cadastro: bloqueie a liberação quando desenho, revisão, estrutura e rota não coincidirem.
Tempo real contra padrão: investigue desvios recorrentes antes de atualizar o tempo apenas para “caber” no prazo.
Aceite de setup: considere o setup concluído somente quando ferramenta, dispositivo, programa, zero peça e primeira verificação estiverem prontos.
Inspeção no processo: coloque pontos de medição antes de operações que possam mascarar ou inutilizar o trabalho anterior.
Tratamento de exceções: reserve tempo do programador para resolver OP parada, falta de material, quebra de ferramenta e desvio de qualidade.

A segunda lista reúne o que costuma gerar ilusão: dashboard bonito sem dono, indicador sem ação associada e Kaizen iniciado sem critério de parada. Uma fábrica não melhora porque visualiza uma fila. Melhora quando alguém decide qual ordem será reprogramada, qual rota será revisada e qual causa será eliminada.

Retrabalho também precisa aparecer separado da produção normal. Quando uma peça volta por erro de tolerância, ferramenta, fixação ou revisão de desenho, registre a ocorrência na OP relacionada e reavalie o roteiro. O conteúdo sobre causas e prevenção de retrabalho na fabricação industrial reforça a importância de investigar cadastro mestre, sequência e controle de não conformidade, em vez de atribuir tudo ao operador.

Um roteiro bom é reescrito sempre que uma OP apresenta desvio relevante. O OTIF melhora quando o PCP trata exceções cedo, mantém lotes rastreáveis e impede que a mesma rota desatualizada seja reutilizada na próxima ordem.
